Das Growboxprojekt ist eine Weiterentwicklung des Growfasses. Es entstand im Zeitraum von Januar – Juni 09 und war zugleich auch die Interdisziplinäre Projektarbeit der technischen Berufsmaturitätsschule zum Thema “Technik” von mir und Severin Birrer.

Konkret ging es um die Fragestellung:
Kann man eine Pflanze mithilfe eines automatisierten Gewächshauses ohne Hilfe von Sonne, Wind und Regen aufziehen?

Neu sollte in der Growbox vor allem die Elektronik sein, wir wollten unsere aktuellen Elektronik-Kenntnisse zur Geltung bringen.
So wurde als Eingabeeinheit ein Graphisches LCD mit Touchscreen als Interface gewählt.
Ich war hauptsächlich für die gesamte Planung des Projekts, Anfertigung der Elektronik-Hardware sowie das Testen des Endprodukts (mit Software) zuständig.

Schnellinfos:

Hardware:

• GLCD mit Touchscreen als Interface
• 2 Mikrokontroller zur kompletten Steuerung und Kommunikation
• USB -> PC Verbindung, Parameterübergabe
• Uhrenquarz (32’768 Hz)
• Temperatursensoren
• Leistungseinheit zur Ansteuerung der LEDs

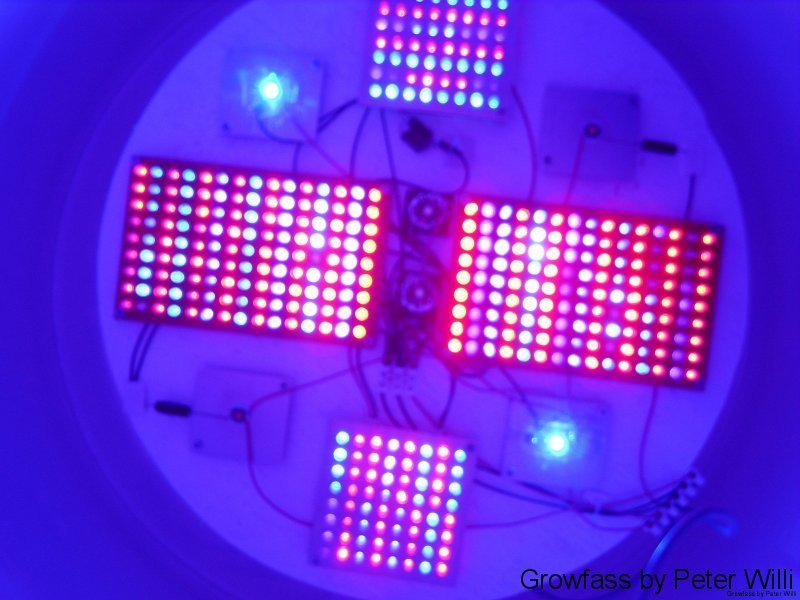

• 8 Higpower LED’s, ca 80k Lux Lichtstärke
• Pumpenanschluss

Die Leiterplatten wurde in Altium Designer 6.9 gezeichnet und professionell gefertigt.

Software:

• Ansteuerung des Interfaces (LCD+Touchscreen)
• Menuverwaltung
• Alle Parameter anzeigen, einstellbar
• Kommunikation unter Mikrocontrollern
• Kommunikation mit PC über USB Protokoll
• Steuerung Helligkeiten der LED’s und der Pumpe

Die Software wurde in ANSI C geschrieben (CCS Compiler)

Die Growbox ist also ein vollautomatisches Gewächshaus im modernen Style, welches Temperaturen und Feuchtigkeit in Erde/Luft überwacht. Die Jahreszeit über die Länge eines Tages simuliert sowie die Pflanzen automatisch bewässert und belüftet.

Wer sich genauer für das Projekt interessiert kann gerne einen Blick in unsere Dokumentation werfen.. (Downloadsection)

Bilder über das gesamte Projekt findet man in den Sublinks (Navigation)
